Ibox - Lógica Programável

Ibox

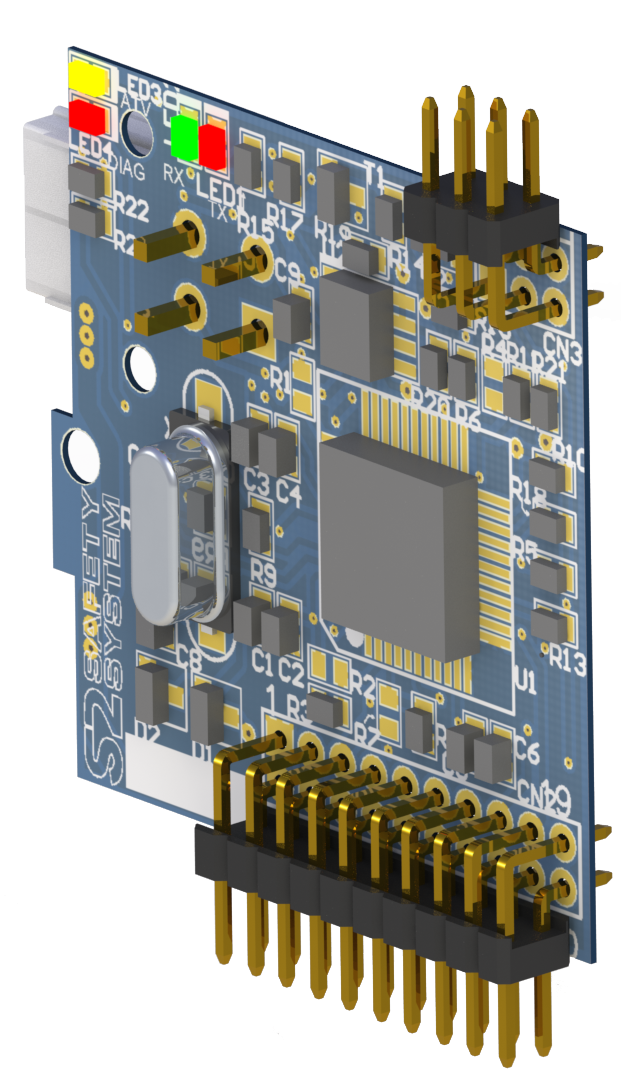

A placa IBOX consiste em um dispositivo com diversas funções associadas, atuando como um processador complementar seguro associado ao Supervisor. Pode atuar independente do estado operacional do Supervisor, característica primordial para obter segurança no processo. Permite que sejam armazenadas Chaves de Criptografia, de forma a realizar procedimentos de encriptação de dados de forma totalmente segura. Deve ser usada em sistemas de medição de combustíveis onde é necessário o uso de sondas de medição criptografadas e seguras.

Outra função da placa IBOX é controlar saídas digitais para realização de lógica de controle de equipamentos associados, podendo assim comandar acionamentos imprescindíveis para controlar processos em malha fechada como atuação de desligamento de bombas de recalque após o tanque ter atingido determinável nível ou até comandar um processo completo de diálise de combustível. Está totalmente integrada a medição de combustível usando as informações da Sonda Smart Probe em tempo real para decisão de acionamentos.

Devido às suas característica únicas, a lógica de uso pode prever e atuar em situações de falha do Supervisor, permitindo o estabelecimento de planos de ação específicos em operação degradada. Foi projetada para suportar até quatro placas de saída denominadas DIGIOUT, sendo que cada uma com possibilidade de possuir oito saídas de contato seco, para utilização em áreas não classificadas.

Para informações adicionais, veja a funcionalidade de Lógica Programável - Módulo LPS existente no S2 System.



Características e Benefícios

  • Armazenamento seguro de Chaves de Criptografia;
  • Contempla algoritmos de criptografia amplamente usados (DES,3DES,MD5 e outros);
  • Possibilidade de conexão de até quatro placas DIGIOUT (32 saídas);
  • Monitoramento contínuo das saídas;
  • Com integração total com o módulo LPS, permite a criação de lógica de controle de forma rápida e eficiente;
  • Permite acionamento e atribuição de estados especiais, tais como lógica pulsante ou determinação de saída monoestável com tempos pré-definidos.

Instalação

A instalação e montagem são extremamente simples bastando ser inserida em conector específico existente no Smart Box.

Especificações Técnicas

Peso
12 g
Temperatura de Operação
0 a 50 °C (32 a 122 °F)
Umidade
90% (Máximo) Não Condensante
Local de Instalação
Área Interna abrigada de intempéries
Comunicação
Serial
Total de Canais Seriais 2
Área de Instalação Área não classificada
Placas de Saída Suportadas 4
Placas de Entrada Suportadas 4
